Лента для работы под крутым углом (гофробортом и перемычками)

Описание

При изготовлении конвейерных лент с гофробортом и ковшами используются усиленные слоями ткани ковши с большой площадью основания, обладающие повышенной стойкостью к истиранию.

Гофроборт усиливается диагональной тканью, а благодаря специальной формуле резины достигается его большая прочность и эластичность.

Преимущества лент с гофробортом и ковшами

1

Мощная поперечно жесткая базовая лента на основе EP и XE тканей
2

Эластичный гофроборт гарантирует более 2 млн циклов перегибов
3

Прочные и мощные ковши с двойным усилением тканью и широким основанием

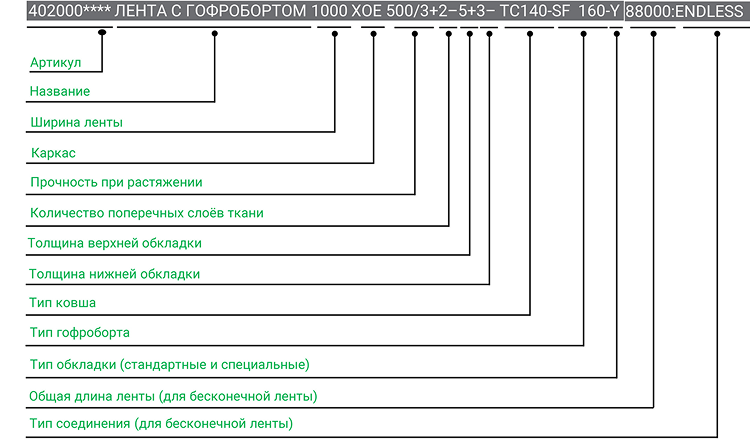

Маркировка лент с гофробортом и ковшами:

Виды гофроборта

N (NF, NBF)

S (SF, SBF)

ES (ESF, ESBF)

SH, [мм]	SB, [мм]	ST, [мм]	SP, [мм]	Вес пог. м, [кг]
40	30	20	25	0.45
60	50	45	40	1.38
80	50	45	40	1.70
100	50	45	40	2.00
120	50	45	40	2.65
120	75	65	63.5	3.20
160	75	65	63.5	4.20
200	75	65	63.5	5.02
240	75	65	63.5	7.50
250	75	65	63.5	7.80
280	75	65	63.5	8.70
300	75	65	63.5	9.40
300	100	90	83	10.10
400	100	90	83	14.80
500	105	95	89	19.10

N, S, ES – без усилинения
NF, SF, ESF – усиление диагональной тканью
NBF, SBF, ESBF – усиление волокнами ткани

BW – ширина ленты

CH – высота ковша

SH – высота гофроборта

CP – шаг ковша

SP – шаг волны гофроборта

CW – ширина ковша

ST – ширина гофроборта

SB – ширина основания гофроборта

FS – отступ гофроборта от края ленты

Виды базовой ленты*

ХОЕ — базовая лента  на основе EP или EE ткани с одинарным поперечно жестким слоем XE ткани
XDE — базовая лента  на основе EP или EE ткани с двумя поперечно жесткими слоями XE ткани
XST — базовая резинотросовая лента  с поперечными слоями  XE ткани

* Возможно изготовление базовой ленты с поперечными усилением из стальной проволоки

Виды ковшей

Проведите пальцем влево, чтобы смотреть всю таблицу

Тип	CH, [мм]	CВ, [мм]	Вес, [кг/м]	Мин. ø барабанов мм.
C	55 75 90 110	100 100 110 110	1,45 2,00 2,81 3,27	125 150 250 315
T	55 75 90 110 140 180 230	100 100 110 110 160 160 160	1,61 2,20 2,70 3,23 5,49 6,67 8,60	125 150 250 315 400 500 630
TC	55 75 90 110 140 180 230 270 280	75 100 110 110 150 150 160 180 180	1,13 1,82 3,22 3,94 5,49 6,81 8,68 14,37 14,90	125 150 250 315 400 500 630 800 800
TCS	230 280 360 470	160 160 230 230	13,80 15,30 22,80 30,80	630 800 1000 1250
