Описание

Шевронные ленты предназначены для перемещения сыпучих, кусковых и штучных грузов по наклонной плоскости. В зависимости от высоты шевронов, транспортировка возможна под углом до 45 градусов.​

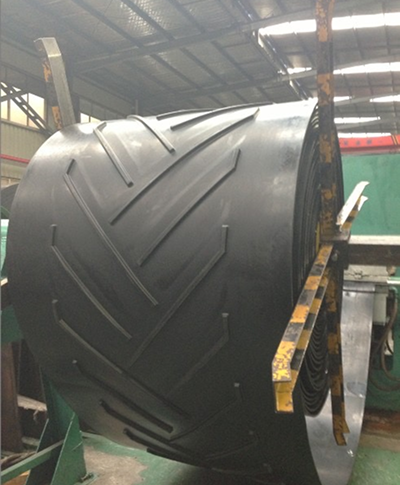

Шевроны представляют собой выступы на поверхности ленты высотой до 35 мм. Форма и высота выступов зависит от типа шеврона. Лента имеет шевроны по всей длине полотна ленты, но ширина шеврона может отличаться от ширины ленты.​

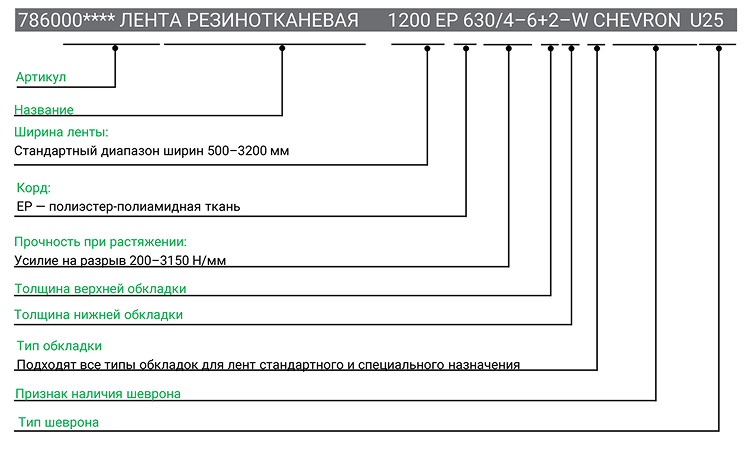

Маркировка шевронных лент:

Подбор высоты профиля и угла наклона конвейера*

Проведите пальцем влево, чтобы смотреть всю таблицу

Пример
материала 15 мм Высота рёбер 25 мм 32 мм
Мука, известь, порошок 25° 28° 30°
Злаки (кукуруза, ячмень, пшеница, рожь), сухой песок 20° 25° 30°
Мокрый песок, глина 35° 40° 45°
Щебень, камень, гравий, измельчённая порода 25° 28° 30°
Бумажный мешок, тюк, джутовый мешок 30° 35° 40°

* Приведённые данные являются ориентировочными и зависят от типа материала, условий эксплуатации, скорости конвейерной ленты.

Паттерны и параметры шевронов​

Проведите пальцем влево, чтобы смотреть всю таблицу

Паттерн Тип CH, [mm] CW, [mm] CP, [mm] BW, [mm]​

V

3​

5​

6​

10​

10​

11​

15​

15​

15​

650​

800​

600​

700​

1200​

650​

330​

550​

800​

200​

200​

300​

220

200​

200​

250​

200​

300​

650-1000​

850-1200​

600-1000​

750-1000​

800-1200​

650-1000​

400-1000​

550-1000​

850-1200​

VO

5​

10​

15​

15​

15​

15​

15​

15​

15​

15​

420​

700​

300​

385​

400​

400​

520​

580​

600​

750​

150​

250​

146​

256​

250​

256​

200​

250​

250​

250​

500-1000​

700-1200​

400-1200​

400-1200​

450-1000​

500-1000​

600-1000​

600-1200​

650-1000​

800-1200​

VF

5​

10​

5​

15​

-​

-​

-​

-​

100​

100​

80​

125​

300-1200​

300-1200​

300-1000​

435-1200​

YO

32​

32​

32​

32​

450​

600​

800​

900​

300​

356​

490​

330​

550-1000​

700-1000​

900-1200​

600-1200​

UO

15​

15​

15​

25​

25​

25​

435​

450​

540​

450​

550​

750​

320​

160.9​

181.9​

330​

330​

330​

500-1200​

500-1200​

600-1200​

500-1200​

600-1200​

800-1200​

U

15​

15​

32​

32​

550​

700​

550​

700​

350​

700​

350​

400​

650-1000​

800-1200​

650-1000​

800-1200​

AO

17​

32​

32​

32​

630​

580​

630​

750​

330​

330​

330​

330​

800-1000​

700-1000​

750-1000​

850-1400​

WO

16​

16​

16​

25​

25​

330​

440​

540​

330​

440​

250​

250​

250​

245​

245​

400-1200​

500-1200​

600-1200​

500-1000​

500-1000​

VS

6​

6​

6​

6,4​

—

—

500-2200​

600-1400​

25​

25​

—

76

500-2200​

500-2300​

500-2200​

600-1400​
graph image

Паттерны и параметры шевронов​
