PVG ленты шахтные трудносгораемые с цельнотканым каркасом
PVG ленты шахтные трудносгораемые с цельнотканым каркасом
Описание
Ленты типа (V) PVG предназначены для транспортирования угля, породы, горной массы на ленточных конвейерах, установленных в подземных выработках шахт с углом наклона конвейера от минус 20° до плюс 20° и при температуре окружающей среды от +5°С до +60°С.
Ленты PVG состоят из полиэфирного однослойного переплетенного каркаса, пропитанного ПВХ, и обкладок на основе нитрилкаучука, соединенные вулканизацией. В зависимости от применяемого цельнотканого каркаса ленты изготавливаются с номинальной прочностью по основе от 680 до 3100 (Н/мм).
Структура слоев PVG ленты

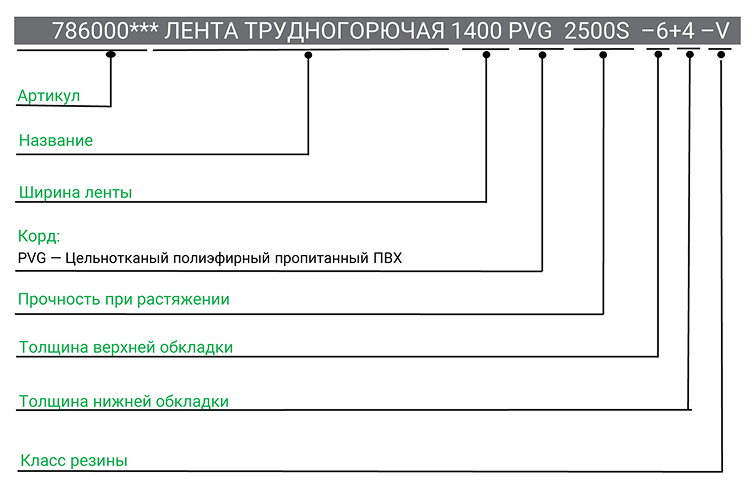

Маркировка PVG ленты
Параметры стандартных PVG лент
Проведите пальцем влево, чтобы смотреть всю таблицу
| Предел прочности при растяжении (Н/мм) | Направление основы/утка (Н/мм) | Минимальный диаметр барабана (мм) |
|---|---|---|
| 680 | 680/265 | 320 |
| 800 | 800/280 | 400 |
| 1000 | 1000/300 | 500 |
| 1250 | 1250/350 | 500 |
| 1400 | 1400/350 | 630 |
| 1600 | 1600/400 | 750 |
| 1800 | 1800/400 | 800 |
| 2000 | 2000/400 | 800 |
| 2240 | 2240/450 | 1000 |
| 2500 | 2500/450 | 1000 |
Конструктивные особенности и применение:
Лента PVG обладает хорошими огнестойкими и антистатическими свойствами. Она полностью удовлетворяет требованиям стандарта МТ-914 и особенно подходит для транспортировки материалов в подземных выработках угольных шахт.
В тканом материале в качестве основного волокна используется полиэфирная нить с высокой прочностью на разрыв и низким удлинением, а для уточного волокна используется нейлоновая нить с высокой прочностью на растяжение. Ткань имеет высокую прочность, малое удлинение, легкий каркас, не имеет расслаивания слоев, ударопрочная, устойчивая к разрывам и долгую ходимость.
Ленты PVG подходят для применения при угле наклона конвейера до 20 градусов.
Лента PVG имеет обкладки, состоящие в основном из нитрилкаучука, что дополнительно улучшает желобчитость, устойчивость к намоканию и проскальзыванию на приводном барабане, устойчивость к низким температурам, удлинению и износостойкости ленты. Таким образом, это позволяет не только увеличить угол наклона, скорость конвейера, но и продлить срок службы ленты относительно многопрокладочной ленты.
Параметры стандартных PVG лент
Проведите пальцем влево, чтобы смотреть всю таблицу
| Тип цельнотканого каркаса | Предел прочности при растяжении по основе (Н/мм) | Предел прочности при растяжении по утку (Н/мм) | Толщина каркаса (мм) | Масса каркаса кг/м.кв | Рекомендуемая толщина обкладок (мм) | Минимальный диаметр барабана (мм) |
|---|---|---|---|---|---|---|
| 680S | 680 | 265 | 6.5 | 8.5 | 1.5+1.5 | 320 |
| 800S | 800 | 320 | 7.0 | 9.0 | 1.5+1.5 | 400 |
| 1000S | 1000 | 350 | 7.5 | 10.0 | 2.0+2.0 | 500 |
| 1250S | 1250 | 350 | 8.5 | 11.0 | 2.0+2.0 | 500 |
| 1400S | 1400 | 450 | 9.0 | 11.5 | 2.0+2.0 | 630 |
| 1600S | 1600 | 450 | 9.5 | 12.3 | 2.0+2.0 | 750 |
| 1800S | 1800 | 450 | 10.0 | 13.0 | 3.0+3.0 | 800 |
| 2000S | 2000 | 450 | 10.5 | 13.6 | 3.0+3.0 | 800 |
| 2500S | 2500 | 450 | 12.5 | 14.5 | 3.0+3.0 | 1000 |
| 3100S | 3100 | 450 | 17.0 | 17.0 | 3.0+3.0 | 1000 |
Конструктивные особенности и применение:
Лента PVG обладает хорошими огнестойкими и антистатическими свойствами. Она полностью удовлетворяет требованиям стандарта МТ914-2002 и особенно подходит для транспортировки материалов в подземных выработках угольных шахт.
В тканом материале в качестве основного волокна используется полиэфирная нить с высокой прочностью на разрыв и низким удлинением, а для уточного волокна используется нейлоновая нить с высокой прочностью на растяжение. Ткань имеет высокую прочность, малое удлинение, легкий каркас, долгую ходимость, ударопрочная, устойчивая к разрывам, не имеет расслаивания.
Ленты PVG подходят для применения при угле наклона конвейера от минус 20° до плюс 20° .
Лента PVG имеет обкладки, состоящие в основном из нитрилкаучука, что дополнительно улучшает желобчитость, устойчивость к намоканию и проскальзыванию на приводном барабане, устойчивость к низким температурам, удлинению и износостойкости ленты. Таким образом, это позволяет не только увеличить угол наклона, скорость конвейера, но и продлить срок службы ленты относительно многопрокладочной ленты.
