Резинотканевые ленты общего назначения
Резинотканевые ленты общего назначения
Описание
Многопрокладочные конвейерные ленты общего назначения являются наиболее распространённым видом лент и применяются на конвейерах с легкими, средними и тяжелыми условиями эксплуатации. Это ленты классической конструкции, состоящие из верхнеий (рабочей) обкладки, тканевых прокладок (каркаса), нижней (нерабочей) обкладки.
Конструкция ленты может содержать (защитную) брекерную прокладку с номинальной прочностью по основе от 40 Н/мм и по утку от 100 Н/мм или тканевую защитную прокладку с номинальной прочностью от 200 Н/мм по основе и утку. Типы резин, применяемых в лентах общего назначения, согласно (DIN 22102): Y, X, W, Z.
Структура слоёв многопрокладочной ленты
Эскиз сечения многопрокладочной ленты

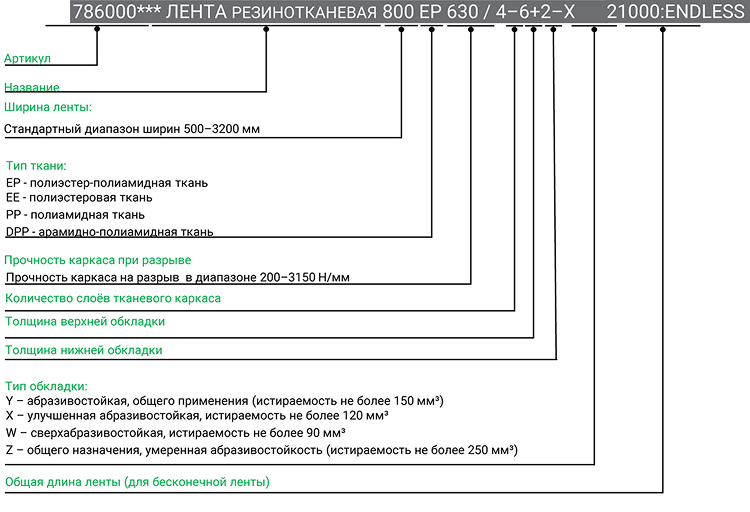

Маркировка стандартных гладких и бесконечных лент:
* Примечание: в случае бесконечной ленты расчёт количества в шт, в открытой — в погонных метрах.
** Приведены расчетные значения для EP ткани. Итоговые параметры указаны в техническом паспорте ленты.
Свойства обкладок конвейерных лент общего назначения по DIN 22102
Проведите пальцем влево, чтобы смотреть всю таблицу
| Тип покрытия | Условная прочность при растяжении Мпа | Относительное удлинение при разрыве % | Эластомер | Допустимая рабочая температура °C | Твёрдость Sha | Потери объёма при истирании мм3 | Свойства |
|---|---|---|---|---|---|---|---|
| Y | 20 | 400 | N/SBR | -40 +60 | 55-65 | 150 | Абразивостойкая |
| X | 25 | 450 | NR | -40 +60 | 60-70 | 120 | Улучшенная абразивостойкость |
| W | 18 | 400 | BR/NR/SBR | -40 +60 | 57-67 | 90 | Сверх абразивостойкая |
| Z | 15 | 350 | BR/SBR | -40 +60 | 55-65 | 250 | Общего назначения |
Проведите пальцем влево, чтобы смотреть всю таблицу
Толщина корда в зависимости от прочности и количества слоёв (мм)**
| Количество слоев | Общая прочность корда, (H/мм) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | |
2 |
2,1 |
2,2 |
2,4 |
||||||||||
3 |
3,25 |
3,4 |
3,8 |
4,4 |
6 |
6,6 |
|||||||
4 |
4,2 |
4,4 |
4,8 |
5,6 |
6,4 |
8,8 |
10,4 |
12,8 |
|||||
5 |
5,6 |
6 |
6,4 |
10 |
11 |
13 |
17,5 |
||||||
6 |
19,7 |
||||||||||||
Проведите пальцем влево, чтобы смотреть всю таблицу
Рекомендованные минимальные значния диаметров барабанов конвейеров
| Количество слоев | Общая прочность корда, (H/мм) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | |
2 |
Приводной 315 Хвостовой 250 Отклоняющий 200 |
Приводной 315 Хвостовой 250 Отклоняющий 200 |
Приводной 315 Хвостовой 250 Отклоняющий 200 |
||||||||||
3 |
Приводной 400 Хвостовой 315 Отклоняющий 250 |
Приводной 500 Хвостовой 400 Отклоняющий 315 |
Приводной 500 Хвостовой 400 Отклоняющий 315 |
Приводной 630 Хвостовой 500 Отклоняющий 400 |
Приводной 800 Хвостовой 360 Отклоняющий 500 |
Приводной 800 Хвостовой 360 Отклоняющий 500 |
|||||||
4 |
Приводной 630 Хвостовой 500 Отклоняющий 400 |
Приводной 630 Хвостовой 500 Отклоняющий 400 |
Приводной 630 Хвостовой 500 Отклоняющий 400 |
Приводной 800 Хвостовой 360 Отклоняющий 500 |
Приводной 800 Хвостовой 360 Отклоняющий 500 |
Приводной 1250 Хвостовой 1000 Отклоняющий 800 |
Приводной 1250 Хвостовой 1000 Отклоняющий 800 |
Приводной 1600 Хвостовой 1400 Отклоняющий 1000 |
|||||
5 |
Приводной 800 Хвостовой 360 Отклоняющий 500 |
Приводной 800 Хвостовой 360 Отклоняющий 500 |
Приводной 800 Хвостовой 360 Отклоняющий 500 |
Приводной 1400 Хвостовой 1250 Отклоняющий 1000 |
Приводной 1400 Хвостовой 1250 Отклоняющий 1000 |
Приводной 1600 Хвостовой 1400 Отклоняющий 1000 |
Приводной 2000 Хвостовой 1800 Отклоняющий 1250 |
||||||
6 |
Приводной 2200 Хвостовой 2000 Отклоняющий 1400 |
||||||||||||
Резинотканевые с брекерным слоем
Резинотканевые с брекерным слоем
Описание
Выбор из нескольких типов, брекерных прокладок, стальных или текстильных, идеально подходящих для конкретного применения. Высокая эластичность
в поперечном направлении обеспечивает высокую ударопрочность
при сохранении превосходной ходимости. Повышенная защита каркаса
от продольных порезов и проколов.
Улучшенное поглощение и распределение энергии удара
по всей ширине ленты. Повышенная защита от проникновения посторонних предметов. Улучшенное распределение нагрузки
на ведущем барабане и, следовательно, больше возможностей для оптимизации диаметра барабана.
Эскиз сечения ленты и пример расположения брекерного слоя

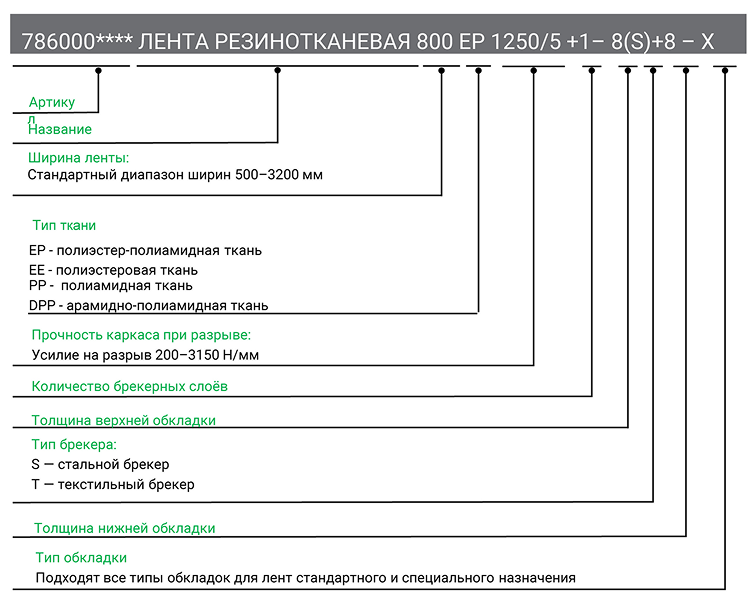

Маркировка резинотканевых лент с брекерным слоем:
Текстильные или стальные брекерные прокладки
Доступны три типа брекеров :
S – Брекер, изготовленный из одиночных стальных кордов в поперечном направлении, обеспечивает более высокую прочность с высоким или сверхвысоким удлинением, высокую эластичность и улучшенную защиту
от разрывов.
T – Однокордовый тканевый брекер обеспечивает защиту каркаса
от разрывов и хорошую поперечную эластичность.
А – Брекер, изготовленный из одиночных арамидных кордов в поперечном направлении. Обеспечивает превосходную прочность со сверхвысокой защитой от разрывов, прорезов и удлинением а также эластичностью .При этом это очень легкий материал. Данный брекер по своим характеристикам значительно превосходит обычный тканевыый брекер Т, в результате чего лента с брекером А имеет больший срок ходимости ленты что значительно уменьшает эксплуатационные расходы конвейерного оборудования.
