Резинотросовые конвейерные ЛЕНТЫ

Описание

Резинотросовые ленты широко используются в тяжелых условиях эксплуатации на длинных конвейерах, сильно нагруженных участках. Идеальная балансировка натяжения тросов обеспечивает устойчивость ленты и отсутствие смещений.

Конструкция резинотросовой ленты позволяет совместить свойство прочности и хорошей поперечной гибкости, что необходимо для образования желоба. Применение дополнительных брекерных слоев позволяет уменьшить риск продольных порезов и увеличить срок службы ленты.

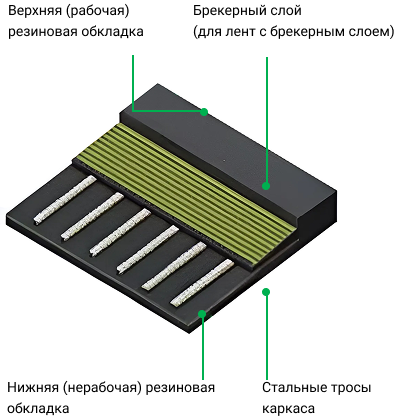

Структура слоев резинотросовой ленты

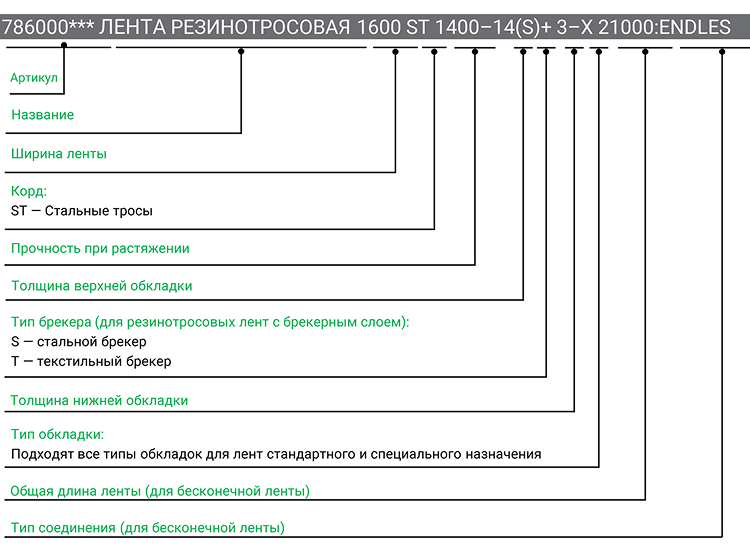

Маркировка стандартных гладких и бесконечных лент:

Проведите пальцем влево, чтобы смотреть всю таблицу

Параметры стандартных резинотросовых лент*

Тип ленты	ST 500	ST 630	ST 800	ST 1000	ST 1250	ST 1400	ST 1600	ST 1800	ST 2000	ST 2250	ST 2500	ST 2800	ST 3150	ST 3500	ST 4000	ST 4500	ST 5000	ST 5400	ST 6300	ST 7000	ST 7500
Макс. диаметр тросов, [мм]	3,0	3,0	3,5	4,0	4,5	5,0	5,0	5,6	6,0	5,6	7,2	7,2	8,1	8,6	8,9	9,7	10,9	11,3	12,8	13,5	15,0
Мин. усилие на разрыв, [мм]	7,6	7,0	8,9	12,9	16,1	20,6	20,6	25,5	25,6	26,2	40,0	39,6	50,5	56,0	63,5	76,3	91,0	98,2	130,4	142,4	166,7
Шаг тросов, [мм]	14,0	10,0	10,0	12,0	12,0	14,0	12,0	13,5	12,0	11,0	15,0	13,5	15,0	15,0	15,0	16,0	17,0	17,0	19,5	19,5	21,0
Мин. толщина обкладок, [мм]	4,0	4,0	4,0	4,0	4,0	4,0	4,0	4,0	4,0	4,0	5,0	5,0	5,5	6,0	6,5	7,0	7,5	8,0	10,0	10,0	10,0

Проведите пальцем влево, чтобы смотреть всю таблицу

Ширина ленты (мм)	Количество тросов
500	33	45	45	39	39	34	39	-	-	-	-	-	-	-	-	-	-	-	-	-	-
650	44	60	60	51	51	45	51	46	52	56	41	46	41	41	41	39	36	-	-	-	-
800	54	75	75	63	63	55	63	57	63	69	50	57	50	50	51	48	45	45	-	-	-
1000	68	95	95	79	79	68	79	71	79	86	64	71	64	64	64	59	55	55	-	-	-
1200	83	113	113	94	94	82	94	85	94	104	76	85	76	77	77	71	66	66	58	59	54
1400	96	133	133	111	111	97	111	100	111	122	89	99	89	90	90	84	78	78	68	69	64
1600	111	151	151	126	126	111	126	114	126	140	101	114	101	104	104	96	90	90	78	80	73
1800	125	171	171	143	143	125	143	129	143	159	114	128	114	117	117	109	102	102	89	90	83
2000	139	191	191	159	159	139	159	144	159	177	128	143	128	130	130	121	113	113	99	100	92
2200	153	211	211	176	176	154	176	159	176	195	141	158	141	144	144	134	125	125	109	110	102
2400	167	231	231	193	193	168	193	174	193	213	155	173	155	157	157	146	137	137	119	119	110
2600	181	251	251	209	209	182	209	189	209	231	168	188	168	170	170	159	149	149	129	129	120
2800	196	271	271	226	266	197	226	203	226	249	181	202	181	183	183	171	161	161	139	139	129
3000	210	291	291	243	243	211	243	218	243	268	195	217	195	195	195	183	172	172	149	149	139
3200	224	311	311	260	260	225	260	233	260	286	208	232	208	208	208	196	184	184	160	160	149

* По запросу возможно изготовление лент с другими параметрами.

Проведите пальцем влево, чтобы смотреть всю таблицу

Типы обкладок резинотросовых лент

Обозначение	Расшифровка	Обозначение	Расшифровка
Y	Абразивостойкая, общего применения, истираемость не более 150 мм³	OR МOR	Маслостойкая Класс 1 Маслостойкая Класс 2
X	Улучшенная абразивостойкость, истираемость не более 120 мм³	KY	Абразивостойкая трудновоспламеняющаяся
W	Сверхабразивостойкость, истираемость не более 90 мм³	KR	Морозостойкая трудновоспламеняющаяся
Z	Умеренная абразивостойкость, истираемость не более 250 мм³	T1	Теплостойкая для материалов до +100
K	Трудновоспламеняющаяся для наземного применения (обкладки)	T2	Теплостойкая для материалов до +150
S	Трудновоспламеняющаяся (обкладки и корд)	T3	Теплостойкая для материалов до +200
V	Трудногорючая для угольных шахт	T4	Теплостойкая для материалов до +400
R	Морозостойкая	D30S	Специальная лента супер абразивостойкость не более 90 мм³ и повышенная стойкость к разрыванию

Ключевая особенность
Преимущество
Текстильные или стальные брекерные прокладки
Защита от разрыва. Примеры исполнения:

Резинотросовые конвейерные ленты с брекерной прокладкой

Ключевая особенность

Ленты AFcord могут быть оснащены брекерными прокладками для обеспечения эффективной защиты. Эти прерыватели гарантируют дополнительную защиту лент от ударов, разрывов и потенциально позволяют использовать барабаны меньшего диаметра, что служит основой для более длительного срока службы и снижения риска серьезного повреждения.

Тросовые ленты широко используются в тяжелых условиях эксплуатации на длинных конвейерах, сильно нагруженных участках. Идеальная балансировка натяжения тросов обеспечивает устойчивость ленты и отсутствие смещений.

Преимущество

Выбор из нескольких типов брекерных прокладок, стальных или текстильных, идеально подходящих для конкретного применения.
Высокая эластичность в поперечном направлении обеспечивает высокую ударопрочность при сохранении превосходной проходимости.
Повышенная защита каркаса от продольных порезов и проколов.

Улучшенное поглощение и распределение энергии удара по всей ширине ленты. Повышенная защита от проникновения посторонних предметов.
Улучшенное распределение нагрузки на ведущем барабане дает больше возможностей для оптимизации диаметра барабана.

Текстильные или стальные брекерные прокладки

Брекерные прокладки могут быть установлены либо только в верхнюю, либо в верхнюю и нижнюю обкладку.
Доступны четыре типа брекеров :
F – Тканевый брекер обеспечивает повышенную устойчивость к ударам, порезам и особенно к проколам.
T – Высокопрочный однокордовый тканевый брекер обеспечивает превосходную защиту каркаса и поперечную эластичность.

S – Брекер, изготовленный из одиночных стальных кордов в поперечном направлении, обеспечивает более высокую прочность с высоким или сверхвысоким удлинением, высокую эластичность и улучшенную защиту от разрывов.
А – Брекер изготовленный из одиночных арамидных кордов в поперечном направлении обеспечивает очень высокую прочность со сверхвысоким удлинением, очень высокую эластичность и защиту от разрывов. При этом является очень легким материалом.

Защита от разрыва. Примеры исполнения:

Место под текст для описания и комментариев  к «Защите от разрыва»
Место под текст для описания и комментариев  к «Защите от разрыва»
Место под текст для описания и комментариев  к «Защите от разрыва»
Место под текст для описания и комментариев  к «Защите от разрыва»
Место под текст для описания и комментариев  к «Защите от разрыва»

Описание
Технические варианты по установке петель
Использование брекеров в комбинации с системами обнаружения разрывов
Примеры исполнения. Защита от разрыва

СЕНСОРНАЯ КОНВЕЙЕРНАЯ ЛЕНТА ИЛИ ЛЕНТА С ИНДУКЦИОННЫМИ ПЕТЛЯМИ

Описание

Наиболее популярной системой защиты от продольных порывов являются индукционные петли/катушки в сочетании с внешними передатчиками и приемниками. Если инородное тело проникнет через ленту и застрянет в конструкции конвейера — это может привести к разрыву ленты. При перерезании контура датчика инородным телом сигнал по нему больше  не передается и датчик-прёмник не получает сигнал, отключая привод конвейера.

Через некоторое время, когда произойдет отклонение ремня или перегрузка при превышении номинального значения, датчик подаст сигнал тревоги и включит систему аварийного отключения, что позволит легко вовремя обнаружить аварию и уменьшить потери.

Технические варианты по установке петель

1. Для защиты петли толщина резинового покрытия должна быть  более 6,0 мм.
2. Петля может быть вулканизирована в виде стального корда или многослойной конвейерной ленты, верхней или нижней крышки.
3. Лучше использовать расстояние между петлями от 50 до 150 метров.

4. Существуют два варианта исполнения индукционных петлей: для лент общего назначения или для шахтных трудногорючих лент.
Для разных вариантов используются специальные резиновые смеси и огнестойкий компаунд.
5. Для корректного подбора сенсорной конвейерной ленты необходимо подробное техническое задание.

Использование брекеров в комбинации с системами обнаружения разрывов

Когда существует особенно высокий риск случайного повреждения ленты — рекомендуется использовать индукционные петли вместе с брекерными прокладками. Брекер устанавливается в верхней обкладке ленты, а петли в нижней обкладке под каркасом (тросом).

Это важно, так как система обнаружения разрывов использует электромагнитные сигналы, поэтому она не может работать если установлен стальной брекер. Это означает, что в ленте с индукционными петлями можно использовать только тканевый брекер.
